『QualiPHY USB3』の機能は、確実な測定を行うために、オシロスコープを自動的に制御し、各試験項目が正しくセットアップされるようにグラフィカルな接続図を示します。さらに、試験の結果はHTML、XMLまたはPDF形式でレポートの生成が行えます。さらに、レクロイの『SDA II』シリアル・データ解析パッケージと『Eye Doctor II』シグナル・インテグリティ・ツールの統合により、より速いデータ転送速度と独特の機能により生じるだろうスーパースピードUSBの課題に、簡単かつ正確に取り組むことができます。『QualiPHY USB3』では、アイパター解析とジッタ成分分離を他の方法より50倍速く行うことができ、クロックとデータ信号用の高度なジッタとタイミング解析を提供する『SDA II』シリアル・データ解析ソフトウェアを利用します。このことにより、オシロスコープの最大メモリ長まで制限なく全データを使って解析することができます。
レクロイの『Eye DoctorII』シグナル・インテグリティ・ツールは、チャンネル・エミュレーションを行い、Continuouse Time Linear Equalization（CTLE）を適用した後の信号を作り出すことができます。『QualiPHY USB3』は、この機能を使って、スーパースピードUSBのコンプライアンス試験で必要となるCTLEの後のアイパターン解析とジッタ解析を行います。
なお、今後USB-IFのElectrical Test Specificationが改定されるに応じて、試験項目の追加等をソフトウェアのアップグレードで対応します。

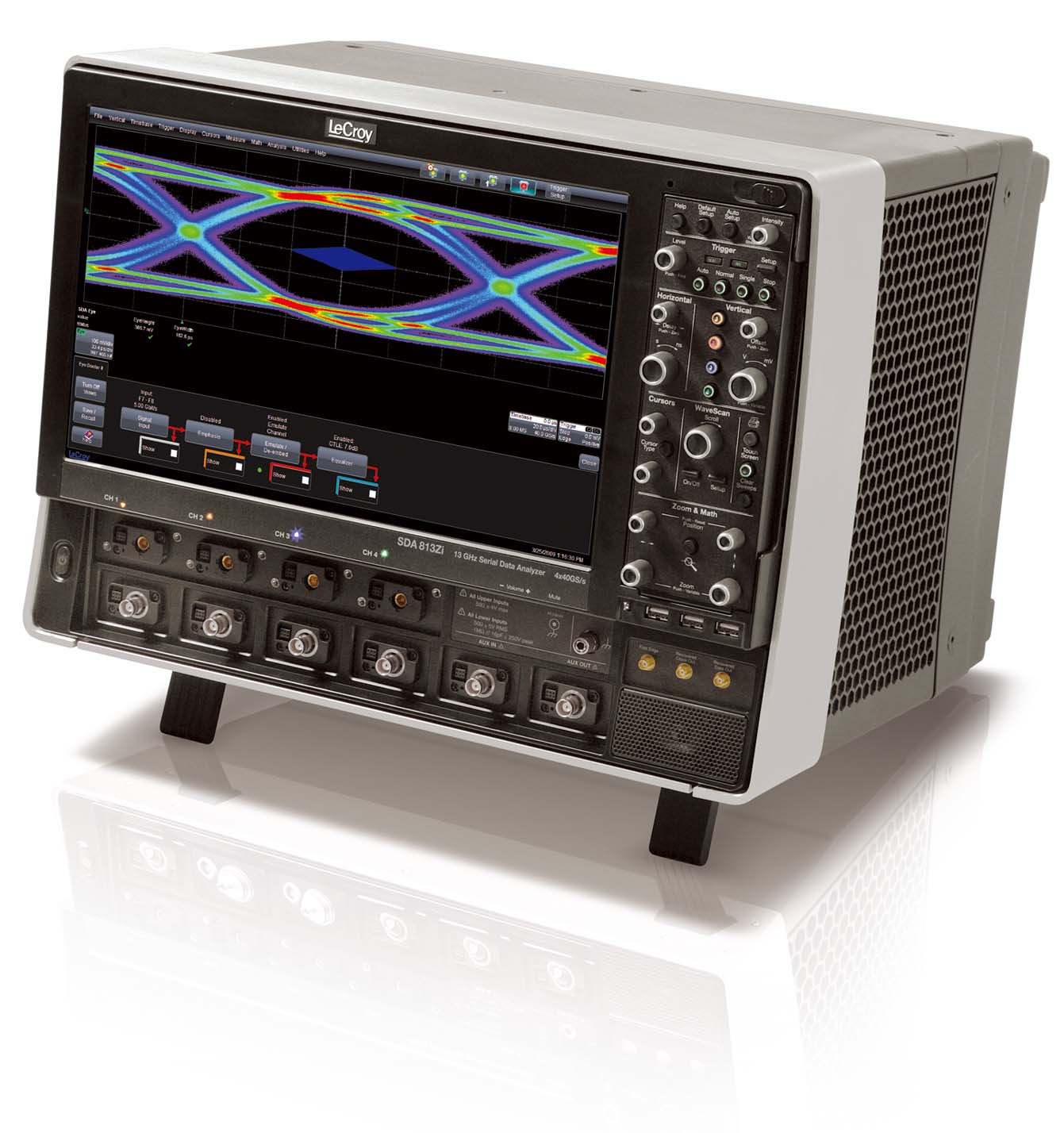

【WaveMaster8Ziシリーズ・デジタル・オシロスコープ】
「WaveMaster8Zi」シリーズ・デジタル・オシロスコープは、4GHzから世界最高となる30GHzの帯域をカバーし、4チャンネル同時40GS/s、2チャンネル時世界最高の80GS/sの高速サンプリングを実現するレクロイのハイエンド・デジタル・オシロスコープ・シリーズです。メモリ長は、最高512M点まで実装ができますが、独自のXStream IIアーキテクチャの採用により、大量のメモリを使って捕捉した波形データの全てを使った高度な解析も超高速で実行することができます。USB3.0 などの次世代シリアル・インタフェースの信号評価におけるチャンネル・エミュレーションやイコライザ・エミュレーションなどの演算処理をしても実用的な速度で計測が可能です。
