小さな占有面積の中で精密な軌跡制御のための最適設計、最大速度秒速3m、最大加速度5G、スムースでバックラッシュのない動きを可能にする高出力ブラシレスリニアサーボモーター、最大稼動距離500mmX500mmご要求に応じZ軸及び回転軸の追加可能

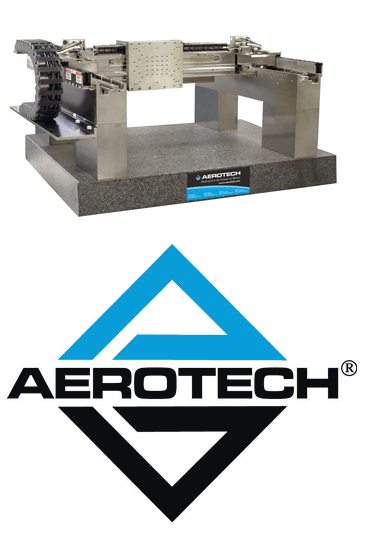

エアロテックAGS1500シリーズ直行ガントリーシステムは、超精密、高ダイナミック軌跡制御に対応するよう設計され、精密微細加工、ステンシルカット、燃料電池セル製造、はんだボールのロード、印刷による電気デバイス製造、高速ピックアンドプレース、自動組み立て、画像検査、ディスペンサー、高精度検査において、優れた機能を提供します。 この製品の特徴は、小さな占有面積の中で精密な軌跡制御のための最適設計、最大速度秒速3m、最大加速度5G、スムースでバックラッシュのない動きを可能にする高出力ブラシレスリニアサーボモーター、最大稼動距離500mmX500mm柔軟な構成に対応でき、ご要求に応じZ軸及び回転軸の追加可能。ESD(静電放電)保護用の無電解ニッケルメッキ(オプション)があります。 そしてAGS1500は業界最高レベルである当社製品AGS15000を基礎になっており、その最先端の特性の多くを同レベルで維持しながらも、さらなる小さな占有面積を実現しました。そのプレナー型はワーク位置でのダイナミックピッチエラーを最小限に抑えます。また、リニアモーターとリニアエンコーダーをワークエリアの外に設置する設計で、ガントリー部が運転中に発生する屑等から起こる損傷を受けにくくさせることが可能になりました。 *高速/高加速 AGS1500はエアロテックの高性能ブラシレスリニアサーボモータードライブにより、最速秒速3m、最加速5Gで稼動します。下軸には最高レベルの性能と精度を実現するためにリニアモーターとエンコーダーが各2台ずつ装備されています。ベアリングはワイパーシールと潤滑剤固定具と共にリニアモーションガイドに組み込まれており、最適化されたダイナミックな剛性と負荷分散を提供するために装備されています。高耐久非接触光学リニアエンコーダーが、エアロテックコントローラーと連結することで分解能1nmを実現します。 *長期持続ケーブルマネージメントシステム エアロテックのケーブルマネージメントシステム、CMSはこの業界において最も信頼のおけるデザインとして最適化され、既に現場で実証されています。大きな曲げ半径及び高柔軟剤料使用のケーブルにより、AGS1500はメンテナンスなしでの百万サイクルレベルの稼動を確実なものとしています。万一、部品故障などの場合にはAGS1500のモジュラー設計が素早く且つ容易なパーツ交換を可能にしております。 全てのユーザケーブルと圧空系統はe-chainシステム内に敷設されます。コネクターはワークピース側とe-chainの反対側に提供され、最終的な機械構成を非常に簡素化できます。 *ターンキー操作 エアロテックの長年に渡る、正確な位置決め装置及びコントロールシステムの製造経験はターンキー装置の構築目的をお持ちの顧客にご活用いただけます。一般的なオプションにはZ軸、回転軸メカニズム、自動パーツ取り扱い器具を調整するする昇降器、ブリッジ部取り付け光学関連部品用ブラケット、環境分離装置、及び全体の制御及び周辺機器を取りまとめる装置の基礎がございます。そのほかにも、エアロテックは様々なアンプや高性能自動化アプリケーション用に最適化された高度モーションコントローラー等を製造し、お客様のエアロテックガントリーに完璧なサポートを提供いたします。 AGS1500シリーズのデータに関しましては、下記より入手可能です。 http://www.aerotech.com/products/gantries/ags1500.html 【本件に関するお問い合わせ先】 詳しい情報に関しましては エアロテック株式会社 今井 正 までご連絡ください。 電話番号 047-489-1741 sales@aerotechkk.co.jp
エアロテックAGS1500シリーズ直行ガントリーシステムは、超精密、高ダイナミック軌跡制御に対応するよう設計され、精密微細加工、ステンシルカット、燃料電池セル製造、はんだボールのロード、印刷による電気デバイス製造、高速ピックアンドプレース、自動組み立て、画像検査、ディスペンサー、高精度検査において、優れた機能を提供します。
